Кнопка Аппроксимировать сплайны профиля объекта параболами |
|---|
Команда аппроксимирует сегменты-сплайны актуальной маски профиля объекта сегментами-параболами.
Для захвата доступны только маски, содержащие сегменты-сплайны.

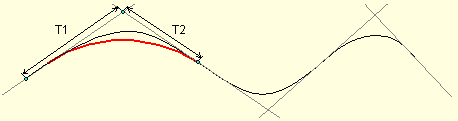

–В точках экстремального перегиба и в точках начала/ конца сплайна строятся прямые, образующие собой вершины углов. –Вписывается парабола, касательная к двум прямым, от точки с минимальным тангенсом. Т.е. по известной точке с уклоном и уклону.
Если вписать параболу невозможно, сегмент-сплайн не изменяется. |
•Вызовите команду.
•Захватите маску профиля для аппроксимации.
Происходит аппроксимация маски. Все значения параметров – информационные.
Новое построение автоматически применяет текущее.
Кнопка
применяет изменения.
Кнопка
закрывает команду.
